13–12 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)
Technische Daten
Zubehör Frequenzumrichter (FU)

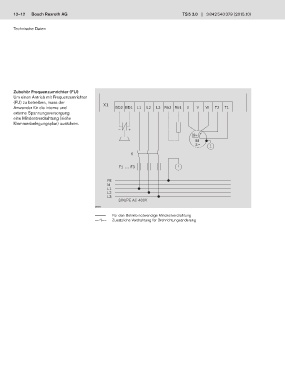

Um einen Antrieb mit Frequenzumrichter
(FU) zu betreiben, muss der X1
Anwender für die interne und BD2 BD1 L1 L2 L3 Rb2 Rb1 U V W T2 T1
externe Spannungsversorgung
eine Mindestverdrahtung (siehe
Klemmenbelegungsplan) ausführen.
– +
>
M
3
K
F1 F3
PE
N
L1
L2
L3
3/N/PE AC 400V
29381
Für den Betrieb notwendige Mindestverdrahtung
----*)---- Zusätzliche Verdrahtung für Drehrichtungsänderung
