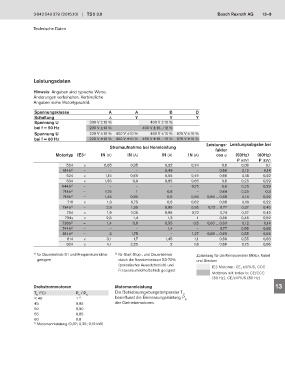

3 842 540 379 (2015.10) TS 5 3.0 Bosch Rexroth AG 13–9

Technische Daten

Leistungsdaten

Hinweis: Angaben sind typische Werte.
Änderungen vorbehalten. Verbindliche 1
Angaben siehe Motortypschild.

Spannungsklasse A A B D 2
Schaltung ∆ Y Y Y
Spannung U 200 V ±10 % 400 V ±10 %
bei f = 50 Hz 200 V ±10 % 400 V ±10...-12 % 3
Spannung U 220 V ±10 % 400 V ±10 % 460 V ±10 % 575 V ±10 %
bei f = 60 Hz 220 V ±10 % 400 V ±10 % 460 V ±10...-12 % 575 V ±10 %
Leistungs- Leistungsabgabe bei 4
Stromaufnahme bei Nennleistung
faktor
Motortyp IE3 2) IN (A) IN (A) IN (A) IN (A) cos ϕ (50Hz) (60Hz)
P (kW) P (kW) 5
524 x 0,65 0,35 0,32 0,24 0,6 0,09 0,1
614b 1) – – – 0,49 – 0,56 0,12 0,14
624 x 1,15 0,65 0,55 0,45 0,66 0,18 0,22 6
634 x 1,65 0,9 0,85 0,65 0,6 0,25 0,29
644b 1) – – – – 0,75 0,6 0,25 0,29
714b 1) – 1,75 1 0,8 – 0,64 0,25 0,3 7
716b 1) – 1,45 0,85 0,6 0,55 0,66 ... 0,68 0,18 0,22
716 x 1,3 0,75 0,6 0,62 0,68 0,18 0,22
734b 1) – 2,3 1,35 0,95 0,95 0,72 ... 0,77 0,37 0,45 8
734 x 1,9 1,05 0,95 0,72 0,74 0,37 0,42
734a x 2,5 1,4 1,3 1 0,66 0,45 0,52
738b 1) – 1,4 0,8 0,55 0,5 0,60 ... 0,63 0,12 0,14 9
744b 1) – – – 1,4 – 0,77 0,55 0,68
814b 1) – 3 1,75 – 1,27 0,68 ... 0,69 0,55 0,64
814 x 3,1 1,7 1,45 1,1 0,69 0,55 0,63 10
824 x 4,1 2,25 2 1,6 0,66 0,75 0,86

1) für Dauerbetrieb S1 und Frequenzumrichter 2) für Start-Stop-, und Dauerbetrieb Zulassung für die Komponenten Motor, Kabel 11
geeignet durch die Nennbetriebsart S3-70% und Stecker:
(periodischer Aussetzbetrieb) und IE3 Motoren: CE, cURUS, CCC
Frequenzumrichterbetrieb geeignet 12
Motoren mit Index b: CE/CCC
(50 Hz), CE/cURUS (60 Hz)
Drehstrommotoren Motornennleistung 13
T (°C) P / P Die Betriebsumgebungstemperatur T
U
U V N
< 40 1 1) beeinflusst die Bemessungsleistung P
N
45 0,95 der Getriebemotoren. 14
50 0,90
55 0,85
60 0,8 15
1) Motornennleistung (0,37; 0,25; 0,12 kW)
