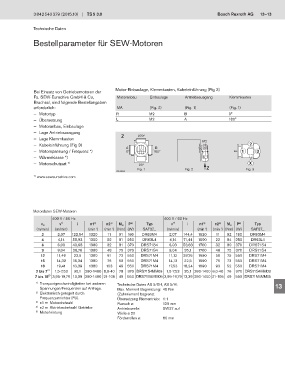

3 842 540 379 (2015.10) TS 5 3.0 Bosch Rexroth AG 13–13

Technische Daten

Bestellparameter für SEW-Motoren

Bei Einsatz von Getriebemotoren der Motor-Einbaulage, Klemmkasten, Kabeleinführung (Fig 3)
Fa. SEW-Eurodrive GmbH & Co, Motoranbau Einbaulage Antriebsausgang Klemmkasten 1
Bruchsal, sind folgende Bestellangaben
erforderlich: MA (Fig. 2) (Fig. 1) (Fig. 1)
— Motortyp R M2 B 0° 2
— Übersetzung L M2 A 180°
— Motoranbau, Einbaulage 3
— Lage Antriebsausgang
— Lage Klemmkasten Z M2
— Kabeleinführung (Fig 3) 2 4
— Motorspannung / Frequenz *) A B 1 3
— Wärmeklasse *) 5
— Motorschutzart * ) X
Fig. 1 Fig. 2 Z Fig. 3
00134833
* www.seweurodrive.com 6
)
7

8
Motordaten SEW-Motoren
400 V / 50 Hz 400 V / 60 Hz
v 1) i n1 3) n2 4) P 5) Typ v 1) i n1 3) n2 4) P 5) Typ 9
v N M N M N
(m/min) (m/min) (min ) (min ) (Nm) (W) SAF37... (m/min) (min ) (min ) (Nm) (W) SAF37...
-1
-1
-1
-1
2 2,07 122,94 1320 11 91 180 DR63M4 2,07 144,4 1620 11 92 180 DR63M4
4 4,14 55,93 1300 22 81 250 DR63L4 4,14 71,44 1600 22 84 250 DR63L4 10
6 6,03 43,68 1380 32 81 370 DRS71S4 6,03 53,83 1700 32 80 370 DRS71S4
9 9,04 28,76 1380 48 75 370 DRS71S4 9,04 35,1 1700 48 75 370 DRS71S4
12 11,49 22,5 1380 61 73 550 DRS71M4 11,12 28,76 1690 59 75 550 DRS71M4 11
15 14,32 18,34 1380 76 52 550 DRS71M4 14,13 22,5 1690 75 73 550 DRS71M4
18 19,41 13,39 1380 103 49 550 DRS71M4 17,53 18,24 1690 93 52 550 DRS71M4
2 bis 7 2) 1,5-7,53 35,1 280-1400 8,0-40 78 370 DRS71S4MM03 1,5-7,53 35,1 280-1400 8,0-40 78 370 DRS71S4MM03 12
7 bis 18 2) 3,95-19,79 13,39 280-1400 21-105 49 550 DRS71M4MM05 3,95-19,79 13,39 280-1400 21-105 49 550 DRS71M4MM05
1) Transportgeschwindigkeiten bei anderen Technische Daten AS 5/XH, AS 5/H:
Spannungen/Frequenzen auf Anfrage. Max. Moment Begrenzung: 45 Nm 13
2) Elektronisch geregelt durch (Zahnriemen) begrenzt
Frequenzumrichter (FU). Übersetzung Riementrieb: 1:1
3) n1 = Motordrehzahl Flansch ø: 120 mm 14
4) n2 = Abtriebsdrehzahl Getriebe Antriebswelle: SW27 auf
5) Motorleistung Welle ø 20
Förderrollen ø: 60 mm 15
