3 842 540 379 (2015.10) TS 5 3.0 Bosch Rexroth AG 13–15
Technische Daten

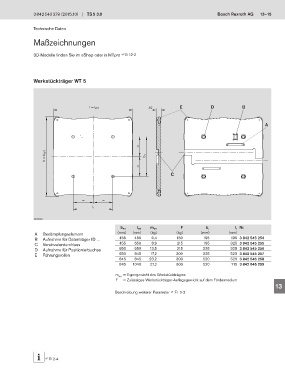

Maßzeichnungen
3D-Modelle finden Sie im eShop oder in MTpro F2 12-2
Werkstückträger WT 5
1
l = l WT 37 E D B
2
A
3
4
=
b = b WT b 1 5
=
C 6
7
= =
8
l 1
00132883
9
F b l Nr.
b WT l WT m WT
1 1
A Bedämpfungselement (mm) (mm) (kg) (kg) (mm) (mm)
B Aufnahme für Datenträger ID ... 455 455 6,4 150 195 195 3 842 545 254 10
C Vereinzelerdurchlass 455 650 8,9 215 195 325 3 842 545 255
D Aufnahme für Positionierbuchse 650 650 13,5 215 325 325 3 842 545 256
E Führungsrollen 650 845 17,2 300 325 520 3 842 545 257 11
845 845 23,2 300 520 520 3 842 545 258
845 1040 27,2 300 520 715 3 842 545 259
12
m = Eigengewicht des Werkstückträgers
WT
F = Zulässiges Werkstückträger-Auflagegewicht auf dem Fördermedium
13
Beschreibung weiterer Parameter F2 0-3
