13–10 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Technische Daten

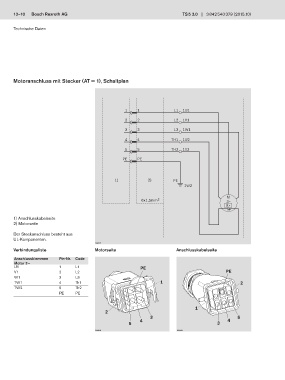

Motoranschluss mit Stecker (AT = 1), Schaltplan

1 1 L1 1U1

2 2 L2 1V1
3 3 L3 1W1

4 4 TH1 1U2
5 5 TH2 1V2

PE PE

1) 2) PE
1W2

M
6x1,5mm 2 3~
>

1) Anschlusskabelseite
2) Motorseite
Der Steckanschluss besteht aus
UL-Komponenten.
26827
Verbindungsliste Motorseite Anschlusskabelseite

Anschlussklemmen Pin-Nr. Code
Motor 3~
U1 1 L1 PE
V1 2 L2 PE
W1 3 L3
TW1 4 Th1 1 2
TW2 5 Th2
PE PE

1
2
3 5
4 4
5 3
29430 29429
