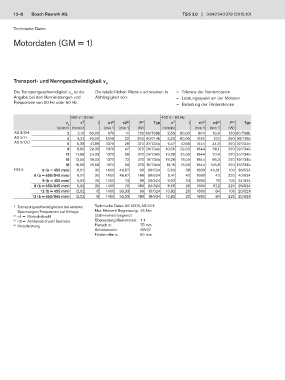

13–8 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Technische Daten

Motordaten (GM = 1)

Transport- und Nenngeschwindigkeit v N

Die Transportgeschwindigkeit v ist die Die tatsächlichen Werte v schwanken in — Toleranz der Normmotoren
N
Angabe bei den Nennleistungen und Abhängigkeit von: — Leistungsspektrum der Motoren
Frequenzen von 50 Hz oder 60 Hz. — Belastung der Förderstrecke

400 V / 50 Hz 400 V / 60 Hz
v N v 1) i n1 2) n2 3) P 4) Typ v 1) i n1 2) n2 3) P 4) Typ
(m/min) (m/min) (min ) (min ) (W) (m/min) (min ) (min ) (W)
-1
-1
-1
-1
AS 5/XH 2 2,10 60,00 670 11 120 60/738b 2,53 60,00 804 13,4 120 60/738b
AS 5/H 4 4,21 60,00 1340 22 250 60/714b 3,20 60,00 1020 17,0 250 60/716b
AS 5/OC 6 5,39 47,88 1370 29 370 37/734b 6,47 47,88 1644 34,3 370 37/734b
9 8,80 29,33 1370 47 370 29/734b 10,56 29,33 1644 56,1 370 29/734b
12 11,06 23,33 1370 59 370 23/734b 13,28 23,33 1644 70,4 370 23/734b
15 13,55 19,05 1370 72 370 19/734b 16,26 19,05 1644 86,3 370 19/734b
18 16,59 15,56 1370 88 370 15/734b 19,15 15,56 1644 105,6 370 15/734b
HQ 5 6 (b = 455 mm) 6,01 30 1400 46,67 90 30/524 5,69 38 1680 44,21 100 38/524
6 (b = 650/845 mm) 6,01 30 1400 46,67 180 30/624 5,41 40 1680 42 220 40/624
9 (b = 455 mm) 9,02 20 1400 70 90 20/524 9,02 24 1680 70 100 24/524
9 (b = 650/845 mm) 9,02 20 1400 70 180 20/624 8,66 25 1680 67,2 220 25/624
12 (b = 455 mm) 12,02 15 1400 93,33 90 15/524 10,82 20 1680 84 100 20/524
12 (b = 650/845 mm) 12,02 15 1400 93,33 180 15/634 10,82 20 1680 84 220 20/624

1) Transportgeschwindigkeiten bei anderen Technische Daten AS 5/XH, AS 5/H:
Spannungen/Frequenzen auf Anfrage. Max. Moment Begrenzung: 45 Nm
2) n1 = Motordrehzahl (Zahnriemen) begrenzt
3) n2 = Abtriebsdrehzahl Getriebe Übersetzung Riementrieb: 1:1
4) Motorleistung Flansch ø: 75 mm
Antriebswelle: SW27
Förderrollen ø: 60 mm
