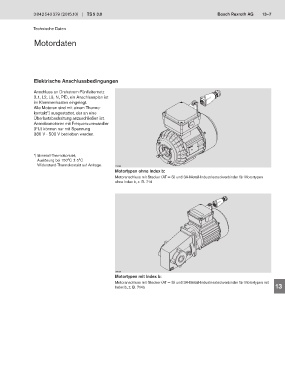

3 842 540 379 (2015.10) TS 5 3.0 Bosch Rexroth AG 13–7

Technische Daten

Motordaten

Elektrische Anschlussbedingungen

Anschluss an Drehstrom-Fünfleiternetz
(L1, L2, L3, N, PE), ein Anschlussplan ist 1
im Klemmenkasten eingelegt.
Alle Motoren sind mit einem Thermo -
kontakt*) ausgestattet, der an eine 2
Überlastabschaltung anzuschließen ist.
Antriebsmotoren mit Frequenzumwandler
(FU) können nur mit Spannung 3
380 V - 500 V betrieben werden.
4

*) Bimetall-Thermokontakt,
Auslösung bei 150°C ± 5°C 5
Widerstand-Thermokontakt auf Anfrage. 22888
Motortypen ohne Index b:
Motoranschluss mit Stecker (AT = S) und 3A-Metall-Industriesteckverbinder für Motortypen 6
ohne Index b, z. B. 714
7

8

9

10

11

12
26826
Motortypen mit Index b:
Motoranschluss mit Stecker (AT = S) und 3A-Metall-Industriesteckverbinder für Motortypen mit
Index b, z. B. 714b 13

14

15

16
