3 842 540 379 (2015.10) TS 5 3.0 Bosch Rexroth AG 13–11

Technische Daten

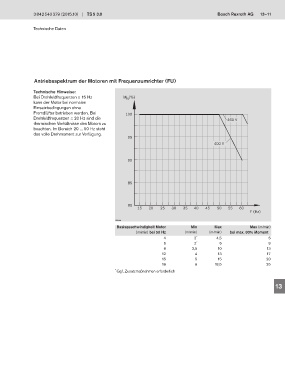

Antriebsspektrum der Motoren mit Frequenzumrichter (FU)

Technische Hinweise:
Bei Drehfeldfrequenzen ≥ 15 Hz M (%) 1
N
kann der Motor bei normalen
Einsatzbedingungen ohne
Fremdlüfter betrieben werden. Bei 100 2
Drehfeldfrequenzen ≤ 20 Hz sind die 460 V
thermischen Verhältnisse des Motors zu
beachten. Im Bereich 20 ... 50 Hz steht 3
das volle Drehmoment zur Verfügung.
95
400 V 4

90 5

6
85
7

80
15 20 25 30 35 40 45 50 55 60 8
F (Hz)
9
26844
Basisgeschwindigkeit Motor Min Max Max (m/min)
(m/min) bei 50 Hz (m/min) (m/min) bei max. 80% Moment
4 2 * 4,5 6 10
6 2 * 6 8
9 3,5 10 13
12 4 13 17 11
15 5 15 20
18 6 18,5 25
* Ggf. Zusatzmaßnahmen erforderlich 12
