13–16 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)
Technische Daten

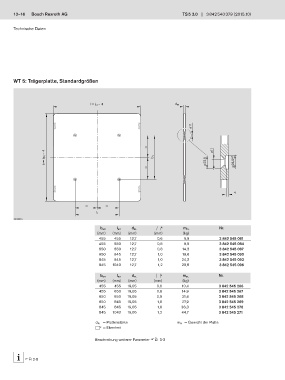

WT 5: Trägerplatte, Standardgrößen
l = l Pl – 4 d PI
11
= 11
b = b Pl – 4 b 1 22,5 23,5 H7
=
4
= =
l 1
00132884
* Nr.
b WT l WT d PL m PL
(mm) (mm) (mm) (mm) (kg)
455 455 12,7 0,6 6,9 3 842 545 081
455 650 12,7 0,8 9,9 3 842 545 084
650 650 12,7 0,8 14,3 3 842 545 087
650 845 12,7 1,0 18,6 3 842 545 090
845 845 12,7 1,0 24,2 3 842 545 093
845 1040 12,7 1,2 29,8 3 842 545 096
* Nr.
b WT l WT d PL m PL
(mm) (mm) (mm) (mm) (kg)
455 455 19,05 0,6 10,4 3 842 545 266
455 650 19,05 0,8 14,9 3 842 545 267
650 650 19,05 0,8 21,4 3 842 545 268
650 845 19,05 1,0 27,9 3 842 545 269
845 845 19,05 1,0 36,3 3 842 545 270
845 1040 19,05 1,2 44,7 3 842 545 271
d PL = Plattenstärke m PL = Gewicht der Platte
* = Ebenheit
Beschreibung weiterer Parameter F2 0-3
F2 2-8
