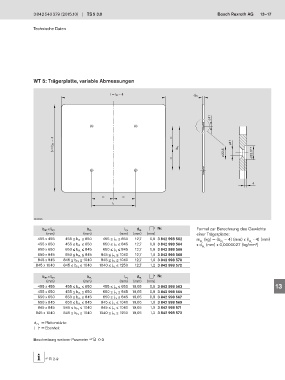

Technische Daten

WT 5: Trägerplatte, variable Abmessungen

l = l Pl – 4
d PI 1

2
11
3

b = b Pl – 4 = b 1 11 4

= 22,5 23,5 H7 5

6
4
7
= =
l 1
8

00132885
9
* Nr. Formel zur Berechnung des Gewichts
b WT x l WT b PL l PL d PL
(mm) (mm) (mm) (mm) (mm) einer Trägerplatte:
455 x 455 455 ≤ b PL ≤ 650 455 ≤ l PL ≤ 650 12,7 0,6 3 842 998 562 m (kg) = (b – 4) (mm) x (l - 4) (mm) 10
PL
PL
PL
455 x 650 455 ≤ b PL ≤ 650 650 ≤ l PL ≤ 845 12,7 0,8 3 842 998 564 x d (mm) x 0,0000027 (kg/mm )
3
PL
650 x 650 650 ≤ b PL ≤ 845 650 ≤ l PL ≤ 845 12,7 0,8 3 842 998 566
650 x 845 650 ≤ b PL ≤ 845 845 ≤ l PL ≤ 1040 12,7 1,0 3 842 998 568 11
845 x 845 845 ≤ b PL ≤ 1040 845 ≤ l PL ≤ 1040 12,7 1,0 3 842 998 570
845 x 1040 845 ≤ b PL ≤ 1040 1040 ≤ l PL ≤ 1250 12,7 1,2 3 842 998 572
12
* Nr.
b WT x l WT b PL l PL d PL
(mm) (mm) (mm) (mm) (mm)
455 x 455 455 ≤ b PL ≤ 650 455 ≤ l PL ≤ 650 19,05 0,6 3 842 998 563 13
455 x 650 455 ≤ b PL ≤ 650 650 ≤ l PL ≤ 845 19,05 0,8 3 842 998 565
650 x 650 650 ≤ b PL ≤ 845 650 ≤ l PL ≤ 845 19,05 0,8 3 842 998 567
650 x 845 650 ≤ b PL ≤ 845 845 ≤ l PL ≤ 1040 19,05 1,0 3 842 998 569 14
845 x 845 845 ≤ b PL ≤ 1040 845 ≤ l PL ≤ 1040 19,05 1,0 3 842 998 571
845 x 1040 845 ≤ b PL ≤ 1040 1040 ≤ l PL ≤ 1250 19,05 1,2 3 842 998 573
15
d PL = Plattenstärke
* = Ebenheit
16
Beschreibung weiterer Parameter F2 0-3

F2 2-9
