13–22 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)
Technische Daten

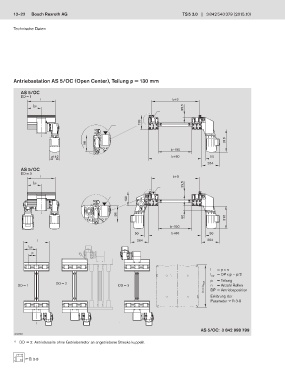

Antriebsstation AS 5/OC (Open Center), Teilung p = 130 mm
AS 5/OC
DD = 1
l b+3
l
33,5
DP
199
316
98
b–190
142 b+80 50
264
AS 5/OC
DD = 3
l b+3
l DP 33,5
199
98
60 316
b–190
50 b+80 50
l 264 264
l DP
p 1 )
l = p x n
l = DP x p – p/2
DP
p = Teilung
b = b WT DP = Antriebsposition
DD = 2
DD = 1 DD = 3 n = Anzahl Rollen
Erklärung der
Parameter F2 3-8
AS 5/OC: 3 842 998 799
00137464
1) DD = 2: Antriebsseite ohne Getriebemotor an angetriebene Strecke kuppeln.
