3 842 540 379 (2015.10) TS 5 3.0 Bosch Rexroth AG 13–27
Technische Daten

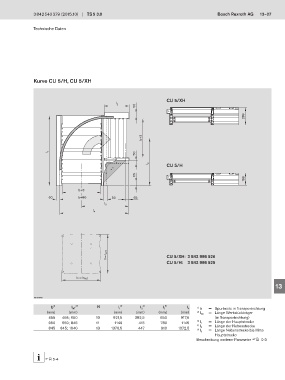

Kurve CU 5/H, CU 5/XH
1
CU 5/XH
l 2
50
2
289
3
b+3
4
l 1
50
5
CU 5/H
l 3
65 6
199
7
b+3
50 b+80 50 65
l 3
l 4 8
9
10
l = l WT CU 5/XH: 3 842 998 526 11
CU 5/H: 3 842 998 525
12
b = b WT
13
00132893
14
b 1) l WT 2) N l 1 3) l 2 4) l 3 5) l 4 1) b = Spurbreite in Transportrichtung
(mm) (mm) (mm) (mm) (mm) (mm) 2) l WT = Länge Werkstückträger
455 455; 650 10 921,5 382,5 650 917,5 (in Transportrichtung) 15
650 650; 845 11 1149 415 780 1145 3) 4) l 1 = Länge der Hauptstrecke
845 845; 1040 13 1376,5 447 910 1372,5 5) l 2 = Länge der Nebenstrecke
l 3 = Länge Nebenstrecke bis Mitte
Hauptstrecke 16
Beschreibung weiterer Parameter F2 0-3
F2 5-4
