13–30 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)
Technische Daten

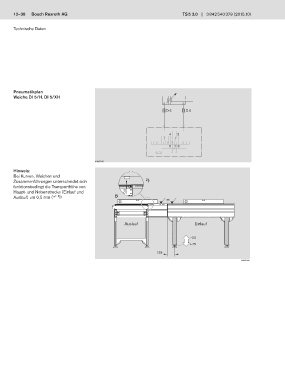

Pneumatikplan
Weiche DI 5/H, DI 5/XH
D 6 D 6
4 2
5 1 3
00027347
Hinweis:
Bei Kurven, Weichen und
Zusammenführungen unterscheidet sich Z )
funktionsbedingt die Transporthöhe von
Haupt- und Nebenstrecke (Einlauf und 0,5
Auslauf) um 0,5 mm (F )) B =
Z
Auslauf Einlauf
–50
+75
135
00028145
