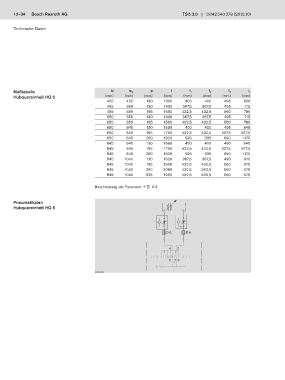

13–34 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Technische Daten

Maßtabelle b b Q p l l 1 l 2 l 3 l 4
Hubquereinheit HQ 5 (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
455 455 130 1300 400 400 495 650
455 650 130 1430 367,5 367,5 495 715
455 650 195 1560 432,5 432,5 560 780
650 650 130 1430 367,5 367,5 495 715
650 650 195 1560 432,5 432,5 560 780
650 845 130 1690 400 400 495 845
650 845 195 1755 432,5 432,5 527,5 877,5
650 845 260 1820 595 335 690 1170
845 845 130 1690 400 400 495 845
845 845 195 1755 432,5 432,5 527,5 877,5
845 845 260 1820 595 335 690 1170
845 1040 130 1820 367,5 367,5 495 910
845 1040 195 1950 432,5 432,5 560 975
845 1040 260 2080 432,5 562,5 560 975
845 1040 325 1950 432,5 432,5 560 975

Beschreibung der Parameter F2 0-3

Pneumatikplan
Hubquereinheit HQ 5

D 6 D 6

4 2

5 1 3

00027348
