3 842 540 379 (2015.10) TS 5 3.0 Bosch Rexroth AG 13–37
Technische Daten

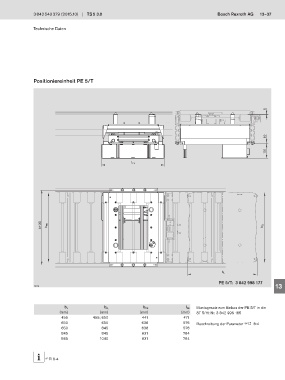

Positioniereinheit PE 5/T
1
2
5
3
10
4
131
5
l PE
6
7
8
b+35 b PE b Q 9
10
11
12
b L
PE 5/T: 3 842 998 177
28126 13
14
Montagesatz zum Einbau der PE 5/T in die
b L b Q b PE l PE
(mm) (mm) (mm) (mm) ST 5/H: Nr. 3 842 996 185
455 455; 650 441 471 15
650 650 636 576 Beschreibung der Parameter F2 8-4
650 845 636 576
845 845 831 764 16
845 1040 831 764
F2 8-4
