13–40 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)
Technische Daten

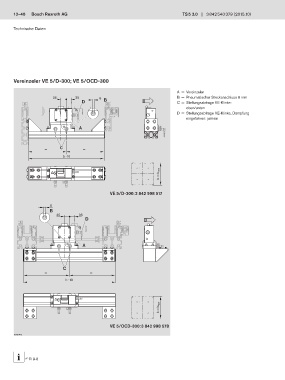

Vereinzeler VE 5/D-300; VE 5/OCD-300
A = Vereinzeler
35 35 6 B B = Pneumatischer Steckanschluss 6 mm
D C = Stellungsabfrage VE-Klinke:
oben/unten
D = Stellungsabfrage VE-Klinke, Dämpfung
eingefahren: ja/nein
A
C
= =
b -10
b = b WT
VE 5/D-300: 3 842 998 517
6
B
35 35
D
A
C
= =
b -10
b = b WT
VE 5/OCD-300: 3 842 998 578
00137472
F2 9-8
