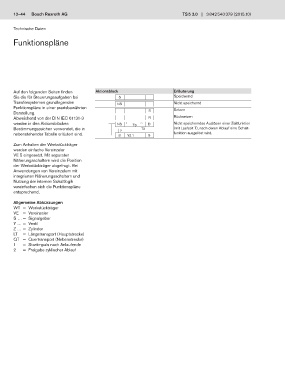

13–44 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Technische Daten

Funktionspläne

Auf den folgenden Seiten finden Aktionsblock Erläuterung
Sie die für Steuerungsaufgaben bei S Speichernd
Transfersystemen grundlegenden NS Nicht speichernd
Funktionspläne in einer praxisbewährten Setzen
Darstellung. S
Abweichend von der DIN IEC 61131-3 R Rücksetzen
werden in den Aktionsblöcken NS T3 D Nicht speicherndes Auslösen einer Zeitfunktion
Bestimmungszeichen verwendet, die in T3 (mit Laufzeit T), nach deren Ablauf eine Schalt-
nebenstehender Tabelle erläutert sind. ? funktion ausgelöst wird.
S Y2.1 S
Zum Anhalten der Werkstückträger
werden einfache Vereinzeler
VE 5 eingesetzt. Mit separaten
Näherungsschaltern wird die Position
der Werkstückträger abgefragt. Bei
Anwendungen von Vereinzelern mit
integrierten Näherungsschaltern und
Nutzung der internen Schaltlogik
vereinfachen sich die Funktionspläne
entsprechend.

Allgemeine Abkürzungen
WT = Werkstückträger
VE = Vereinzeler
S … = Signalgeber
Y … = Ventil
Z … = Zylinder
LT = Längstransport (Hauptstrecke)
QT = Quertransport (Nebenstrecke)
1 = Startimpuls nach Anlaufende
2 = Freigabe zyklischer Ablauf
