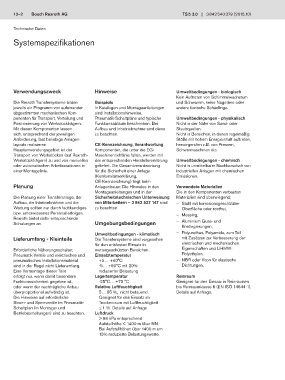

Page 114 - TS5_3.0

13–2 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Technische Daten

Systemspezifikationen

Verwendungszweck Hinweise Umweltbedingungen - biologisch
Kein Auftreten von Schimmelwachstum
Die Rexroth Transfersysteme bilden Beispiele und Schwamm, keine Nagetiere oder
jeweils ein Programm von aufeinander In Katalogen und Montageanleitungen andere tierische Schädlinge.
abgestimmten mechanischen Kom- sind Installationshinweise,
ponenten für Transport, Verteilung und Pneumatik-Schaltpläne und typische Umweltbedingungen - physikalisch
Positionierung von Werkstückträgern. Funktionsabläufe beschrieben. Bei Nicht in der Nähe von Sand- oder
Mit diesen Komponenten lassen Aufbau und Inbetriebnahme sind diese Staubquellen.
sich, entsprechend der jeweiligen zu beachten. Nicht in Bereichen, in denen regelmäßig
Anforderung, fast beliebige Anlagen- Stöße mit hohem Energieinhalt auftreten,
layouts realisieren. CE-Kennzeichnung, Verantwortung hervorgerufen z.B. von Pressen,
Hauptanwendungsgebiet ist der Komponenten, die unter die EG- Schwermaschinen etc.
Transport von Werkstücken (auf Rexroth- Maschinenrichtlinie fallen, werden mit
Werkstückträgern) zu und von manuellen der entsprechenden Herstellererklärung Umweltbedingungen - chemisch
oder automatischen Arbeitsstationen in geliefert. Die Gesamtverantwortung Nicht in unmittelbarer Nachbarschaft von
einer Montagelinie. für die Sicherheit einer Anlage industriellen Anlagen mit chemischen
(Konformitätserklärung, Emissionen.
CE-Kennzeichnung) liegt beim
Planung Anlagenbauer. Die Hinweise in den Verwendete Materialien
Montageanleitungen und in der Die in den Komponenten verbauten
Die Planung einer Transferanlage, der Sicherheitstechnischen Unterweisung Materialien sind überwiegend:
Aufbau, die Inbetriebnahme und die von Mitarbeitern – 3 842 527 147 sind — Stahl mit korrosionsgeschützter
Wartung sollten nur durch fachkundiges zu beachten. Oberfläche oder rostfrei,
bzw. unterwiesenes Personal erfolgen. — Messing,
Rexroth bietet dafür entsprechende
Schulungen an. Umgebungsbedingungen — Aluminium Guss- und
Knetlegierungen,
Umweltbedingungen - klimatisch — Polyurethan, Polyamide, zum Teil
Lieferumfang - Kleinteile Die Transfersysteme sind vorgesehen mit Zusätzen zur Verbesserung der
für den ortsfesten Einsatz in elektrischen und mechanischen
Erforderliche Näherungsschalter, wettergeschützten Bereichen. Eigenschaften und UHMW-
Pneumatik-Ventile und elektrisches und Einsatztemperatur Polyethylen.
pneumatisches Installationsmaterial +5… +40°C — NBR oder Viton für elastische
sind in der Regel nicht Lieferumfang. -5… +60°C mit 20% Dichtungen.
Eine Vormontage dieser Teile reduzierter Belastung
erfolgt nur, wenn damit besondere Lagertemperatur Reinraum
Funktionssicherheit gegeben ist, -25°C… +70 °C Geeignet für den Einsatz in Reinräumen
oder wenn der nachträgliche Anbau Relative Luftfeuchtigkeit bis Reinraumklasse 6 (EN ISO 14644-1).
überproportional aufwändig ist. 5… 85 %, nicht betauend. Details auf Anfrage.
Die Hinweise auf erforderliche Geeignet für den Einsatz im
Strom- und Sperrventile im Pneumatik- Trockenraum mit Luftfeuchtigkeit
Schaltplan (in Montage- und ≤ 1 %. Details auf Anfrage
Betriebsanleitungen) sind zu beachten. Luftdruck
> 84 kPa entsprechend
Aufstellhöhe < 1400 m über NN.
Bei Aufstellhöhen über 1400 m um
15% reduzierte Belastungswerte.
