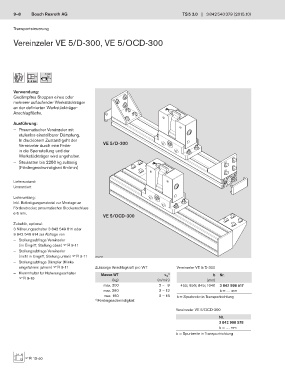

9–8 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Transportsteuerung

Vereinzeler VE 5/D-300, VE 5/OCD-300

6 mm
5...6 bar
Verwendung:
Gedämpftes Stoppen eines oder
mehrerer auflaufender Werkstückträger
an der definierten Werkstückträger-
Anschlagfläche.

Ausführung:
— Pneumatischer Vereinzeler mit
stufenlos einstellbarer Dämpfung.
In drucklosem Zustand geht der
Vereinzeler durch eine Feder VE 5/D-300
in die Sperrstellung und der
Werkstückträger wird angehalten.
— Staulasten bis 2250 kg zulässig
(Fördergeschwindigkeit 6m/min)

Lieferzustand:
Unmontiert

Lieferumfang:
Inkl. Befestigungsmaterial zur Montage an
Förderstrecke; pneumatischer Steckanschluss
ø 6 mm.
VE 5/OCD-300
Zubehör, optional:
3 Näherungsschalter 3 842 549 811 oder
3 842 549 814 zur Abfrage von
— Stellungsabfrage Vereinzeler
(im Eingriff, Stellung oben) F2 9-11
— Stellungsabfrage Vereinzeler
(nicht in Eingriff, Stellung unten) F2 9-11 00137471
— Stellungsabfrage Dämpfer (Klinke
eingefahren: ja/nein) F2 9-11 Zulässige Anschlagkraft pro WT Vereinzeler VE 5/D-300
— Klemmhalter für Näherungsschalter Masse WT 1) b Nr.
v N
F2 9-10 (kg) (m/min) (mm)
max. 300 2 – 9 455; 650; 845; 1040 3 842 998 517
max. 260 2 – 12 b = … mm
max. 160 2 – 18 b = Spurbreite in Transportrichtung
1) Fördergeschwindigkeit
Vereinzeler VE 5/OCD-300
Nr.
3 842 998 578
b = … mm
b = Spurbreite in Transportrichtung

F2 13-40
