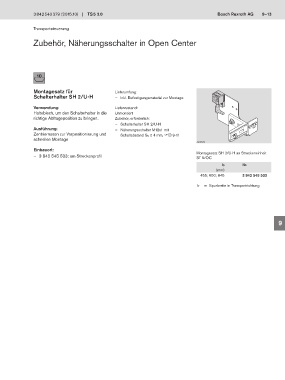

Page 101 - TS5_3.0

3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 9–13

Transportsteuerung

Zubehör, Näherungsschalter in Open Center

10

Montagesatz für Lieferumfang:
Schalterhalter SH 2/U-H — Inkl. Befestigungsmaterial zur Montage 1

Verwendung: Lieferzustand:
Halteblech, um den Schalterhalter in die Unmontiert 2
richtige Abfrageposition zu bringen. Zubehör, erforderlich:
— Schalterhalter SH 2/U-H
Ausführung: — Näherungsschalter M12x1 mit 3
Zentriernasen zur Vorpositionierung und Schaltabstand S N ≥ 4 mm, F2 9-11
schnellen Montage
4
00137475
Einbauort:
— 3 842 545 533: am Streckenprofil Montagesatz SH 2/U-H an Streckeneinheit 5
ST 5/OC
b Nr.
(mm)
455; 650; 845 3 842 545 533 6

b = Spurbreite in Transportrichtung
