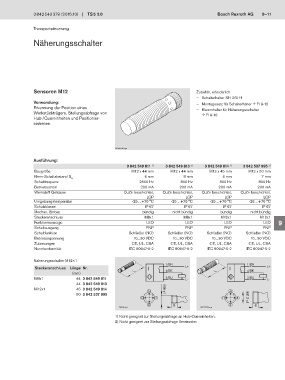

Page 99 - TS5_3.0

3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 9–11

Transportsteuerung

Näherungsschalter

Sensoren M12 Zubehör, erforderlich:
— Schalterhalter SH 2/U-H 1
Verwendung: — Montagesatz für Schalterhalter F2 9-12
Erkennung der Position eines — Klemmhalter für Näherungsschalter
Werkstückträgers, Stellungsabfrage von F2 9-10 2
Hub-/Quereinheiten und Positionier-
einheiten.
3

4
00125216.eps

Ausführung: 5
3 842 549 811 1) 3 842 549 813 2) 3 842 549 814 1) 3 842 537 995 2)
Baugröße M12 x 44 mm M12 x 44 mm M12 x 45 mm M12 x 50 mm
Nenn-Schaltabstand S 4 mm 8 mm 4 mm 7 mm 6
N
Schaltfrequenz 2500 Hz 800 Hz 300 Hz 800 Hz
Betriebsstrom 200 mA 200 mA 200 mA 200 mA
Werkstoff Gehäuse CuZn beschichtet, CuZn beschichtet, CuZn beschichtet, CuZn beschichtet, 7
LCP LCP LCP LCP
Umgebungstemperatur -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C
Schutzklasse IP 67 IP 67 IP 67 IP 67 8
Mechan. Einbau bündig nicht bündig bündig nicht bündig
Steckeranschluss M8x1 M8x1 M12x1 M12x1
Funktionsanzeige LED LED LED LED 9
Schaltausgang PNP PNP PNP PNP
Schaltfunktion Schließer (NO) Schließer (NO) Schließer (NO) Schließer (NO)
Betriebsspannung 10...30 VDC 10...30 VDC 10...30 VDC 10...30 VDC 10
Zulassungen CE, UL, CSA CE, UL, CSA CE, UL, CSA CE, UL, CSA
Normkonformität IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2
11
Näherungsschalter M12×1
1/BN 1/BN
Steckeranschluss Länge Nr. I 4/BK L+ I 4/BK L+ 12
(mm) L L
M8x1 44 3 842 549 811 3/BU L- 3/BU L-
44 3 842 549 813 13
M12x1 45 3 842 549 814 M8 x1
50 3 842 537 995
1 1 M12 x1
4 6 4 6 14
24014.eps 00127928.eps
1) Nicht geeignet zur Stellungsabfrage an Hub-Quereinheiten. 15
2) Nicht geeignet zur Stellungsabfrage Vereinzeler.
