3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 9–7

Transportsteuerung

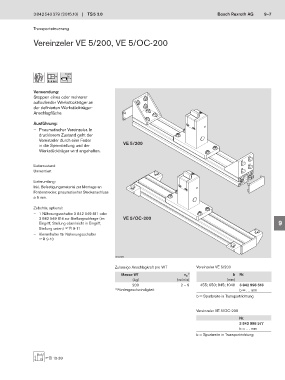

Vereinzeler VE 5/200, VE 5/OC-200

6 mm
5...6 bar
Verwendung:
Stoppen eines oder mehrerer 1
auflaufender Werkstückträger an
der definierten Werkstückträger-
Anschlagfläche. 2

Ausführung:
— Pneumatischer Vereinzeler. In 3
drucklosem Zustand geht der
Vereinzeler durch eine Feder
in die Sperrstellung und der VE 5/200 4
Werkstückträger wird angehalten.
5
Lieferzustand:
Unmontiert
6
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage an
Förderstrecke; pneumatischer Steckanschluss 7
ø 6 mm.

Zubehör, optional: 8
— 1 Näherungsschalter 3 842 549 811 oder
3 842 549 814 zur Stellungsabfrage (im VE 5/OC-200
Eingriff, Stellung oben/nicht in Eingriff, 9
Stellung unten) F2 9-11
— Klemmhalter für Näherungsschalter
F2 9-10 10

11
00137469
Zulässige Anschlagkraft pro WT Vereinzeler VE 5/200 12
Masse WT v N 1) b Nr.
(kg) (m/min) (mm)
200 2 – 9 455; 650; 845; 1040 3 842 998 518 13
1) Fördergeschwindigkeit b = … mm
b = Spurbreite in Transportrichtung
14
Vereinzeler VE 5/OC-200
Nr. 15
3 842 998 577
b = … mm
b = Spurbreite in Transportrichtung 16

F2 13-39
