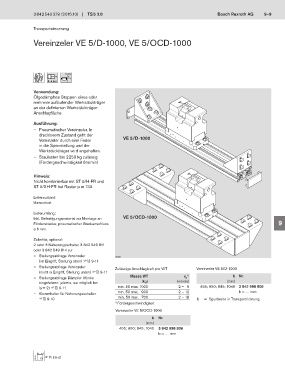

3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 9–9

Transportsteuerung

Vereinzeler VE 5/D-1000, VE 5/OCD-1000

6 mm
5...6 bar
Verwendung:
Ölgedämpftes Stoppen eines oder 1
mehrerer auflaufender Werkstückträger
an der definierten Werkstückträger-
Anschlagfläche. 2

Ausführung:
— Pneumatischer Vereinzeler. In 3
drucklosem Zustand geht der
Vereinzeler durch eine Feder VE 5/D-1000
in die Sperrstellung und der 4
Werkstückträger wird angehalten.
— Staulasten bis 2250 kg zulässig
(Fördergeschwindigkeit 6m/min) 5

Hinweis: 6
Nicht kombinierbar mit ST 5/H-FR und
ST 5/XH-FR bei Raster p = 130.
7
Lieferzustand:
Unmontiert
8
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage an VE 5/OCD-1000
Förderstrecke; pneumatischer Steckanschluss 9
ø 6 mm.

Zubehör, optional: 10
2 oder 3 Näherungsschalter 3 842 549 811
oder 3 842 549 814 zur
— Stellungsabfrage Vereinzeler 28122 11
(im Eingriff, Stellung oben) F2 9-11
— Stellungsabfrage Vereinzeler Zulässige Anschlagkraft pro WT Vereinzeler VE 5/D-1000
(nicht in Eingriff, Stellung unten) F2 9-11 12
— Stellungsabfrage Dämpfer (Klinke Masse WT v N 1) b Nr.
eingefahren: ja/nein, nur möglich bei (kg) (m/min) (mm)
la = 2) F2 9-11 min. 50 max. 1000 2 – 9 455; 650; 845; 1040 3 842 998 805 13
— Klemmhalter für Näherungsschalter min. 50 max. 900 2 – 12 b = … mm
F2 9-10 min. 50 max. 700 2 – 18 b = Spurbreite in Transportrichtung
1) Fördergeschwindigkeit 14
Vereinzeler VE 5/OCD-1000
b Nr. 15
(mm)
455; 650; 845; 1040 3 842 998 806
b = … mm 16

F2 13-41
