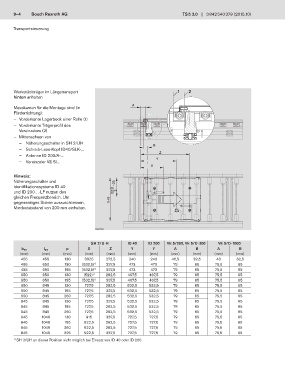

Page 92 - TS5_3.0

9–4 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Transportsteuerung

Werkstückträger im Längstransport 1 2
hinten anhalten
Messkanten für die Montage sind (in A
Förderrichtung):
— Vorderkante Lagerbock einer Rolle (1)
— Vorderkante Trägerprofil des
Vereinzelers (2)
— Mittenachsen von
— Näherungsschalter in SH 2/UH B
— Schreib-Lese-Kopf ID40/SLK-...
— Antenne ID 200/A-... Z
— Vereinzeler VE 5/... Y
X
Hinweis:
Näherungsschalter und –35
Identifikationssysteme ID 40
und ID 200…-LF nutzen den b+3 2
gleichen Frequenzbereich. Um
gegenseitiges Stören auszuschliessen, b+3
Mindestabstand von 200 mm einhalten.

00132936

SH 2/U-H ID 40 ID 200 VE 5/200, VE 5/D-300 VE 5/D-1000
p X Z Y Y A B A B
b WT l WT
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
455 455 130 337,5 272,5 240 240 46,5 32,5 43 32,5
455 650 130 (532,5) 1) 337,5 473 473 79 65 75,5 65
455 650 195 (532,5) 1) 337,5 473 473 79 65 75,5 65
650 650 130 (522) 1) 282,5 467,5 467,5 79 65 75,5 65
650 650 195 (532,5) 1) 337,5 467,5 467,5 79 65 75,5 65
650 845 130 727,5 282,5 532,5 532,5 79 65 75,5 65
650 845 195 727,5 337,5 532,5 532,5 79 65 75,5 65
650 845 260 727,5 282,5 532,5 532,5 79 65 75,5 65
845 845 130 727,5 337,5 532,5 532,5 79 65 75,5 65
845 845 195 727,5 282,5 532,5 532,5 79 65 75,5 65
845 845 260 727,5 282,5 532,5 532,5 79 65 75,5 65
845 1040 130 915 337,5 727,5 727,5 79 65 75,5 65
845 1040 195 922,5 282,5 727,5 727,5 79 65 75,5 65
845 1040 260 922,5 282,5 727,5 727,5 79 65 75,5 65
845 1040 325 922,5 337,5 727,5 727,5 79 65 75,5 65
1) SH 2/UH an dieser Position nicht möglich bei Einsatz von ID 40 oder ID 200
