3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 9–5

Transportsteuerung

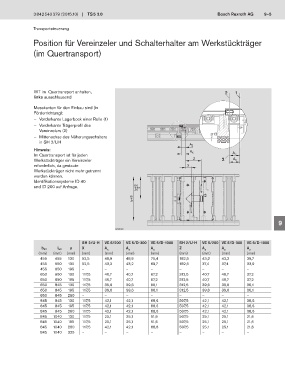

Position für Vereinzeler und Schalterhalter am Werkstückträger

(im Quertransport)

WT im Quertransport anhalten, 2 1
links ausschleusend 1
Messkanten für den Einbau sind (in
Förderrichtung): 2
— Vorderkante Lagerbock einer Rolle (1)
— Vorderkante Trägerprofil des
Vereinzelers (2) 3
— Mittenachse des Näherungsschalters
in SH 2/UH
A Z 4
Hinweis: A
Im Quertransport ist für jeden X A Z
Werkstückträger ein Vereinzeler Z 2 A X 5
erforderlich, da gestaute X
Werkstückträger nicht mehr getrennt
werden können. 6
Identifikationssysteme ID 40
und ID 200 auf Anfrage. b+3 2 7

b+3
8

9

00137482
10
SH 2/U-H VE 5/200 VE 5/D-300 VE 5/D-1000 SH 2/U-H VE 5/200 VE 5/D-300 VE 5/D-1000
p X A A A Z A A A
b WT l WT X X X Z Z Z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 11
455 455 130 52,5 48,9 48,9 75,4 182,5 43,2 43,2 39,7
455 650 130 52,5 43,2 43,2 69,7 182,5 37,4 37,4 33,9
455 650 195 – – – – – – – – 12
650 650 130 117,5 40,7 40,7 67,2 312,5 40,7 40,7 37,2
650 650 195 117,5 40,7 40,7 67,2 312,5 40,7 40,7 37,2
650 845 130 117,5 39,6 39,6 66,1 312,5 39,6 39,6 36,1 13
650 845 195 117,5 39,6 39,6 66,1 312,5 39,6 39,6 36,1
650 845 260 – – – – – – – –
845 845 130 117,5 42,1 42,1 68,6 507,5 42,1 42,1 38,6 14
845 845 195 117,5 42,1 42,1 68,6 507,5 42,1 42,1 38,6
845 845 260 117,5 42,1 42,1 68,6 507,5 42,1 42,1 38,6
845 1040 130 117,5 25,1 25,1 51,6 507,5 25,1 25,1 21,6 15
845 1040 195 117,5 25,1 25,1 51,6 507,5 25,1 25,1 21,6
845 1040 260 117,5 42,1 42,1 68,6 507,5 25,1 25,1 21,6
845 1040 325 – – – – – – – – 16
