3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 9–3

Transportsteuerung

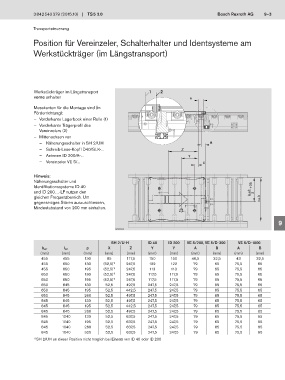

Position für Vereinzeler, Schalterhalter und Identsysteme am

Werkstückträger (im Längstransport)

Werkstückträger im Längstransport 1 2
vorne anhalten A 1
Messkanten für die Montage sind (in
Förderrichtung): 2
— Vorderkante Lagerbock einer Rolle (1)
— Vorderkante Trägerprofil des
Vereinzelers (2) 3
— Mittenachsen von
— Näherungsschalter in SH 2/UH B 4
— Schreib-Lese-Kopf ID40/SLK-... Z
— Antenne ID 200/A-... Y
— Vereinzeler VE 5/... X 5

Hinweis: 6
Näherungsschalter und
Identifikationssysteme ID 40 +35
und ID 200…-LF nutzen den b+3 2 7
gleichen Frequenzbereich. Um b+3
gegenseitiges Stören auszuschliessen,
Mindestabstand von 200 mm einhalten. 8

9

00132935
10
SH 2/U-H ID 40 ID 200 VE 5/200, VE 5/D-300 VE 5/D-1000
p X Z Y Y A B A B
b WT l WT
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 11
455 455 130 85 117,5 150 150 46,5 32,5 43 32,5
455 650 130 (52,5) 1) 247,5 122 122 79 65 75,5 65
455 650 195 (52,5) 1) 247,5 113 113 79 65 75,5 65 12
650 650 130 (52,5) 1) 247,5 117,5 117,5 79 65 75,5 65
650 650 195 (52,5) 1) 247,5 117,5 117,5 79 65 75,5 65
650 845 130 52,5 497,5 247,5 247,5 79 65 75,5 65 13
650 845 195 52,5 442,5 247,5 247,5 79 65 75,5 65
650 845 260 52,5 497,5 247,5 247,5 79 65 75,5 65
845 845 130 52,5 497,5 247,5 247,5 79 65 75,5 65 14
845 845 195 52,5 442,5 247,5 247,5 79 65 75,5 65
845 845 260 52,5 497,5 247,5 247,5 79 65 75,5 65
845 1040 130 52,5 637,5 247,5 247,5 79 65 75,5 65 15
845 1040 195 52,5 637,5 247,5 247,5 79 65 75,5 65
845 1040 260 52,5 637,5 247,5 247,5 79 65 75,5 65
845 1040 325 52,5 637,5 247,5 247,5 79 65 75,5 65 16
1) SH 2/UH an dieser Position nicht möglich bei Einsatz von ID 40 oder ID 200
