8–6 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Positionieren und Orientieren

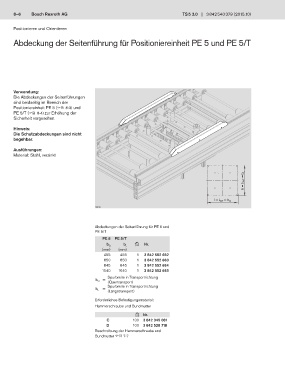

Abdeckung der Seitenführung für Positioniereinheit PE 5 und PE 5/T

Verwendung:
Die Abdeckungen der Seitenführungen
sind beidseitig im Bereich der
Positioniereinheit PE 5 (F2 8-3) und
PE 5/T (F2 8-4) zur Erhöhung der
Sicherheit vorgesehen.

Hinweis:
Die Schutzabdeckungen sind nicht
begehbar.
Ausführungen:
Material: Stahl, verzinkt

b = b WT = b L

l = l WT = b Q
28128

Abdeckungen der Seitenführung für PE 5 und
PE 5/T
PE 5 PE 5/T
Nr.
b Q b L
(mm) (mm)
455 455 1 3 842 552 662
650 650 1 3 842 552 663
845 845 1 3 842 552 664
1040 1040 1 3 842 552 665
Spurbreite in Transportrichtung
b Q =
(Quertransport)
Spurbreite in Transportrichtung
=
b L
(Längstransport)
Erforderliches Befestigungsmaterial:
Hammerschraube und Bundmutter
Nr.
C 100 3 842 345 081
D 100 3 842 528 718
Beschreibung der Hammerschraube und
Bundmutter F2 7-7
