Positionieren und Orientieren

Aufbau

Zur Bearbeitung und Einhaltung
von Fertigungstoleranzen müssen
Werkstückträger angehalten und in der
Bearbeitungsstation positioniert werden.

Dabei kann der Werkstückträger bis
±0,3 mm genau positioniert werden,
vertikale Prozesskräfte bis 4000 N
können aufgenommen werden.

Einsatzzwecke:
— Zur genauen Positionierung und
um den Werkstückträger vom
Fördermedium abzuheben:
PE 5 F2 8-3.
— Für einen Handarbeitsplatz, bei
geringen Anforderungen an die
Positionier genauigkeit und wenn
keine Kräfte auf den Werkstückträger
einwirken, kann ein Vereinzeler
VE 5 F2 9-7 ausreichen.
00137420

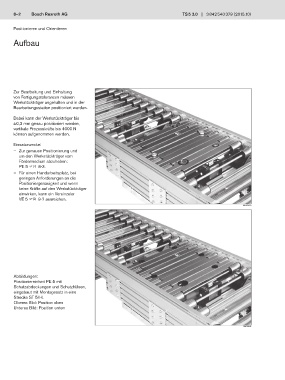

Abbildungen:
Positioniereinheit PE 5 mit
Schutzabdeckungen und Schutzhülsen,
eingebaut mit Montagesatz in eine
Strecke ST 5/H.
Oberes Bild: Position oben
Unteres Bild: Position unten
