3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 7–5

Stützen

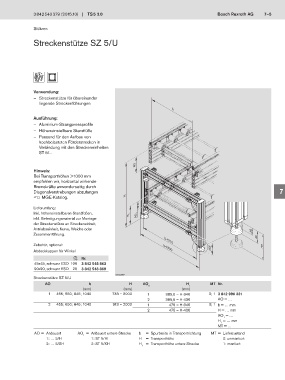

Streckenstütze SZ 5/U

Verwendung:
— Streckenstütze für übereinander 1
liegende Streckenführungen
b
2
Ausführung:
— Aluminium-Strangpressprofile
— Höheneinstellbare Standfüße
— Passend für den Aufbau von
hochbelasteten Förderstrecken in 4
Verbindung mit den Streckeneinheiten
ST 5/...
5
AO
Hinweis:
Bei Transporthöhen >1000 mm
empfehlen wir, horizontal wirkende
Bremskräfte anwenderseitig durch
Diagonalverstrebungen abzufangen 7
F2 MGE-Katalog. H

Lieferumfang: 8
Inkl. höheneinstellbaren Standfüßen, H 1 AO 1
inkl. Befestigungsmaterial zur Montage
der Streckenstütze an Streckeneinheit, 9
Antriebseinheit, Kurve, Weiche oder 35
Zusammenführung.
85 10
b+210
Zubehör, optional: b+300 160
Abdeckkappen für Winkel 155 11
Nr.
45x45, schwarz ESD 100 3 842 548 863
90x90, schwarz ESD 20 3 842 548 869 12
00132897
Streckenstütze SZ 5/U
AO b H AO H MT Nr.
1 1 13
(mm) (mm) (mm)
1 455; 650; 845; 1040 733 – 2000 1 385,5 – H-346 0; 1 3 842 996 331
2 385,5 – H-436 AO = … 14
2 455; 650; 845; 1040 913 – 2000 1 475 – H-346 0; 1 b = … mm
2 475 – H-436 H = … mm
AO = …
1 15
H = … mm
1
MT = …
AO = Anbauort AO = Anbauort untere Strecke b = Spurbreite in Transportrichtung MT = Lieferzustand 16
1
1: … 5/H 1: ST 5/H H = Transporthöhe 0: unmontiert
2: … 5/XH 2: ST 5/XH H = Transporthöhe untere Strecke 1: montiert
1
