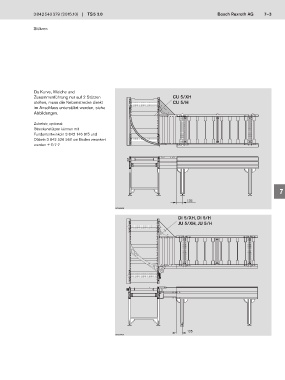

3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 7–3

Stützen

Da Kurve, Weiche und
Zusammenführung nur auf 2 Stützen CU 5/XH 1
stehen, muss die Nebenstrecke direkt CU 5/H
im Anschluss unterstützt werden, siehe
Abbildungen. 2

Zubehör, optional:
Streckenstützen können mit
Fundamentwinkeln 3 842 146 815 und
Dübeln 3 842 526 560 am Boden verankert
werden F2 7-7 4

5

7

135
8
00132906
DI 5/XH, DI 5/H
JU 5/XH, JU 5/H 9

10

11

12

13

14

15

135
00132907 16
