6–10 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Quertransport

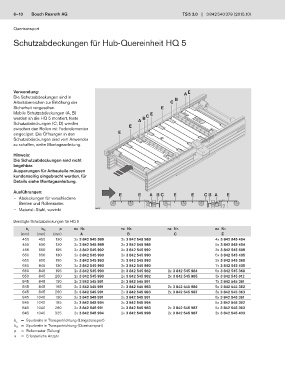

Schutzabdeckungen für Hub-Quereinheit HQ 5

Verwendung: A E
Die Schutzabdeckungen sind in B
Arbeitsbereichen zur Erhöhung der C
Sicherheit vorgesehen. E
Mobile Schutzabdeckungen (A, B) E
werden an die HQ 5 montiert, feste A B C
Schutzabdeckungen (C, D) werden
zwischen den Rollen mit Federelementen E
eingeclipst. Die Öffnungen in den E
Schutzabdeckungen sind vom Anwender
zu schaffen, siehe Montageanleitung.

Hinweis:
Die Schutzabdeckungen sind nicht
begehbar.
Ausparungen für Anbauteile müssen
kundenseitig eingebracht werden, für
Details siehe Montageanleitung.
Ausführungen: E E A B C E E C B A E
— Abdeckungen für verschiedene
Breiten und Rollenraster.
— Material: Stahl, verzinkt 28137

Benötigte Schutzabdeckungen für HQ 5
p nx Nr. nx Nr. nx Nr. nx Nr.
b L b Q
(mm) (mm) (mm) A B C E
455 455 130 2x 3 842 545 989 2x 3 842 545 989 4x 3 842 545 404
455 650 130 2x 3 842 545 989 2x 3 842 545 989 5x 3 842 545 404
455 650 195 2x 3 842 545 992 2x 3 842 545 992 3x 3 842 545 609
650 650 130 2x 3 842 545 990 2x 3 842 545 990 5x 3 842 545 405
650 650 195 2x 3 842 545 993 2x 3 842 545 993 3x 3 842 545 360
650 845 130 2x 3 842 545 990 2x 3 842 545 990 7x 3 842 545 405
650 845 195 2x 3 842 545 990 2x 3 842 545 982 2x 3 842 545 984 5x 3 842 545 360
650 845 260 2x 3 842 545 990 2x 3 842 545 982 2x 3 842 545 985 3x 3 842 545 612
845 845 130 2x 3 842 545 991 2x 3 842 545 991 7x 3 842 545 361
845 845 195 2x 3 842 545 991 2x 3 842 545 983 2x 3 842 545 986 5x 3 842 545 362
845 845 260 2x 3 842 545 991 2x 3 842 545 983 2x 3 842 545 987 3x 3 842 545 363
845 1040 130 2x 3 842 545 991 2x 3 842 545 991 8x 3 842 545 361
845 1040 195 2x 3 842 545 994 2x 3 842 545 994 5x 3 842 545 362
845 1040 260 2x 3 842 545 991 2x 3 842 545 983 2x 3 842 545 987 5x 3 842 545 363
845 1040 325 2x 3 842 545 994 2x 3 842 545 998 2x 3 842 545 987 3x 3 842 545 403
b = Spurbreite in Transportrichtung (Längstransport)
L
b Q = Spurbreite in Transportrichtung (Quertransport)
p = Rollenraster (Teilung)
n = Erforderliche Anzahl
