Quertransport

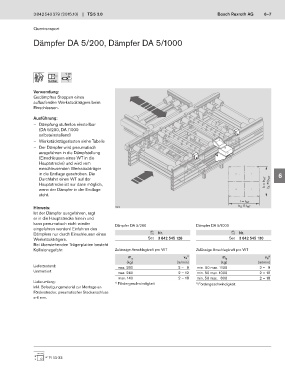

Dämpfer DA 5/200, Dämpfer DA 5/1000

6 mm
5...6 bar
Verwendung:
Gedämpftes Stoppen eines 1
auflaufenden Werkstückträgers beim
Einschleusen.
2
Ausführung:
— Dämpfung stufenlos einstellbar
(DA 5/200, DA /1000
selbsteinstellend)
— Werkstückträgerlasten siehe Tabelle 4
— Der Dämpfer wird pneumatisch
ausgefahren in die Dämpfstellung
(Einschleusen eines WT in die 5
Hauptstrecke) und wird vom
einschleusenden Werkstückträger
in die Endlage geschoben. Die 6
Durchfahrt eines WT auf der
Hauptstrecke ist nur dann möglich, b = b WT b L = b WT
wenn der Dämpfer in der Endlage
steht.
l = l WT
Hinweis: 28131 b Q = l WT 8
Ist der Dämpfer ausgefahren, ragt
er in die Hauptstrecke hinein und
kann pneumatisch nicht wieder Dämpfer DA 5/200 Dämpfer DA 5/1000 9
eingefahren werden! Einfahren des
Dämpfers nur durch Einschleusen eines Nr. Nr.
Werkstückträgers. Set 3 842 545 128 Set 3 842 545 130 10
Bei überstehenden Trägerplatten besteht
Kollisionsgefahr. Zulässige Anschlagkraft pro WT Zulässige Anschlagkraft pro WT
m 1) m 1) 11
G v N G v N
(kg) (m/min) (kg) (m/min)
Lieferzustand: max. 280 2 – 9 min. 50 max. 1100 2 – 9
Unmontiert max. 240 2 – 12 min. 50 max. 1000 2 – 12 12
max. 140 2 – 18 min. 50 max. 800 2 – 18
Lieferumfang: 1) Fördergeschwindigkeit 1) Fördergeschwindigkeit
Inkl. Befestigungsmaterial zur Montage an 13
Förderstrecke; pneumatischer Steckanschluss
ø 6 mm.
