3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 6–3

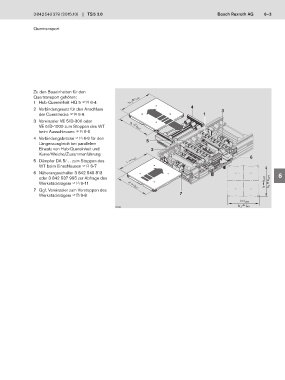

Quertransport

Zu den Baueinheiten für den
Quertransport gehören: 1
1 Hub-Quereinheit HQ 5 F2 6-4 b Q = l WT
2 Verbindungssatz für den Anschluss 4 3
der Querstrecke F2 6-8 1 2
3 Vereinzeler VE 5/D-300 oder

VE 5/D-1000 zum Stoppen des WT b L = b WT
beim Ausschleusen F2 6-6
4 Verbindungsbrücke F2 6-9 für den 5
Längenausgleich bei parallelem 4
Einsatz von Hub-Quereinheit und 2
Kurve/Weiche/Zusammenführung 6
5 Dämpfer DA 5/… zum Stoppen des l = l WT 5
WT beim Einschleusen F2 6-7
6 Näherungsschalter 3 842 549 813
oder 3 842 537 995 zur Abfrage des 6
Werkstückträgers F2 9-11 b = b WT b = b WT b L = b WT
7 Ggf. Vereinzeler zum Vorstoppen des
Werkstückträgers F2 9-8 7
l = l WT
