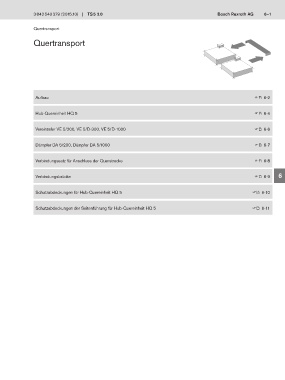

3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 6–1

Quertransport

Quertransport

Aufbau F2 6-2 1

Hub-Quereinheit HQ 5 F2 6-4 2

Vereinzeler VE 5/200, VE 5/D-300, VE 5/D-1000 F2 6-6

Dämpfer DA 5/200, Dämpfer DA 5/1000 F2 6-7 4

Verbindungssatz für Anschluss der Querstrecke F2 6-8 5

Verbindungsbrücke F2 6-9 6

Schutzabdeckungen für Hub-Quereinheit HQ 5 F2 6-10

Schutzabdeckungen der Seitenführung für Hub-Quereinheit HQ 5 F2 6-11 8
