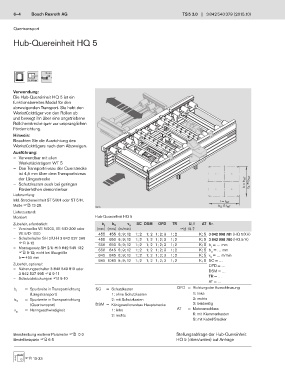

6–4    Bosch Rexroth AG                                               TS 5 3.0  3 842 540 379 (2015.10)


       Quertransport

       Hub-Quereinheit HQ 5







                    6 mm
             5...6 bar

       Verwendung:
       Die Hub-Quereinheit HQ 5 ist ein
       funktionsbereites Modul für den
       abzweigenden Transport. Sie hebt den
       Werkstückträger von den Rollen ab
       und bewegt ihn über eine angetriebene
       Röllchenstrecke quer zur ursprünglichen
       Förderrichtung.
       Hinweis:
       Beachten Sie die Ausrichtung des
       Werkstückträgers nach dem Abzweigen.
       Ausführung:
          — Verwendbar mit allen
         Werkstückträgern WT 5
          — Das Transportniveau der Querstrecke
         ist 4,5 mm über dem Transportniveau
         der Längsstrecke
          — Schutzkasten auch bei geringen                                                             b = b WT  b L  = b WT
         Förderhöhen demontierbar
       Lieferumfang:
       Inkl. Streckeneinheit ST 5/XH oder ST 5/H,
                                                                                             l = l WT
       Maße F2 13-25.
                                         28129                                              b Q  = l WT
       Lieferzustand:
       Montiert                          Hub-Quereinheit HQ 5
       Zubehör, erforderlich:               b L  b Q  v N  SC DSM  OFD   TR     U, f  AT  Nr.
          — Vereinzeller VE 5/200, VE 5/D-300 oder   (mm) (mm) (m/min)      F2 13-7
         VE 5/D-1000                      455  455 6; 9; 12  1; 2  1; 2 1; 2; 3  1; 2  K; S  3 842 998 781 (HQ 5/XH)
          — Schalterhalter SH 2/U-H 3 842 537 289   455  650 6; 9; 12  1; 2  1; 2 1; 2; 3  1; 2  K; S  3 842 998 780 (HQ 5/H)
         F2 9-12                          650  650 6; 9; 12  1; 2  1; 2 1; 2; 3  1; 2  K; S  b  = … mm
                                                                                         L
          — Montagesatz SH 2/U-H 3 842 545 132   650  845 6; 9; 12  1; 2  1; 2 1; 2; 3  1; 2  K; S  b  = … mm
         F2 9-12; nicht bei Baugröße      845  845 6; 9; 12  1; 2  1; 2 1; 2; 3  1; 2  K; S  v  = … m/min
                                                                                         Q
         b = 455 mm                                                                      N
                                          845 1040 6; 9; 12  1; 2  1; 2 1; 2; 3  1; 2  K; S  SC = …
       Zubehör, optional:                                                                OFD = …
          — Näherungsschalter 3 842 549 813 oder                                         DSM = …
         3 842 537 995 F2 9-11
          — Schutzabdeckungen F2 6-10                                                    TR = …
                                                                                         AT = …
       b    = Spurbreite in Transportrichtung   SC  = Schutzkasten         OFD = Richtung der Ausschleusung
        L
              (Längstransport)                  1: ohne Schutzkasten              1: links
            = Spurbreite in Transportrichtung   2: mit Schutzkasten               2: rechts
       b Q
              (Quertransport)            DSM = Königswellenanbau Hauptstrecke     3: beidseitig
       v    = Nenngeschwindigkeit               1: links                   AT   = Motoranschluss
        N
                                                2: rechts                         K: mit Klemmenkasten
                                                                                  S: mit Kabel/Stecker

       Beschreibung weiterer Parameter F2 0-3                              Stellungsabfrage der Hub-Quereinheit
       Bestellbeispiele F2 6-5                                             HQ 5 (oben/unten) auf Anfrage



           F2 13-33
