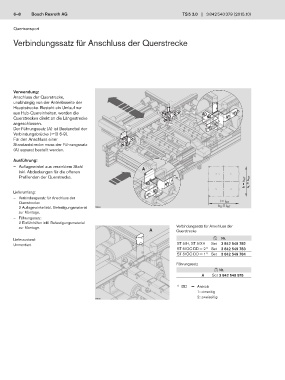

Page 68 - TS5_3.0

6–8 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Quertransport

Verbindungssatz für Anschluss der Querstrecke

Verwendung: A
Anschluss der Querstrecke,
unabhängig von der Antriebsseite der
Hauptstrecke. Besteht ein Umlauf nur
aus Hub-Quereinheiten, werden die
Querstrecken direkt an die Längsstrecke
angeschlossen.
Der Führungssatz (A) ist Bestandteil der
Verbindungsbrücke (F2 6-9).
Für den Anschluss einer
Standardstrecke muss der Führungssatz
(A) separat bestellt werden.

Ausführung:
— Auflagewinkel aus verzinktem Stahl A
inkl. Abdeckungen für die offenen
Profilenden der Querstrecke.
b = b WT b L = b WT

Lieferumfang:
— Verbindungssatz für Anschluss der
Querstrecke: l = l WT
2 Auflagewinkel inkl. Befestigungsmaterial 28134 b Q = l WT
zur Montage.
— Führungssatz:
2 Einführhilfen inkl. Befestigungsmaterial
zur Montage. Verbindungssatz für Anschluss der
A Querstrecke
Lieferzustand: Nr.
Unmontiert ST 5/H, ST 5/XH Set 3 842 549 782
ST 5/OC DD = 2 1) Set 3 842 549 783
ST 5/OC DD = 1 1) Set 3 842 549 784
Führungssatz
Nr.
A Set 3 842 545 975

1) DD = Antrieb
1: einseitig
2: zweiseitig
23135
