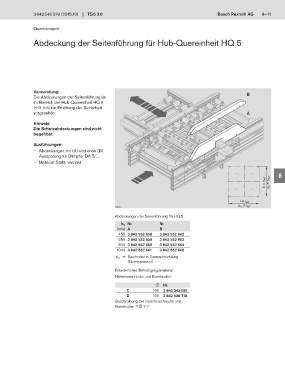

Quertransport

Abdeckung der Seitenführung für Hub-Quereinheit HQ 5

Verwendung: B
Die Abdeckungen der Seitenführung ist 1
im Bereich der Hub-Quereinheit HQ 5
(F2 5-5) zur Erhöhung der Sicherheit
vorgesehen. A 2

Hinweis:
Die Schutzabdeckungen sind nicht
begehbar.

Ausführungen: 4
— Abdeckungen mit (A) und ohne (B)
Aussparung für Dämpfer DA 5/…
— Material: Stahl, verzinkt 5

6
b = b WT b L = b WT

l = l WT
8
b Q = l WT
28136
Abdeckungen der Seitenführung für HQ 5
b Q Nr. Nr. 9
(mm) A B
455 3 842 552 658 3 842 552 662
650 3 842 552 659 3 842 552 663 10
845 3 842 552 660 3 842 552 664
1040 3 842 552 661 3 842 552 665
b Q = Spurbreite in Transportrichtung 11
(Quertransport)
Erforderliches Befestigungsmaterial: 12
Hammerschraube und Bundmutter
Nr. 13
C 100 3 842 345 081
D 100 3 842 528 718
Beschreibung der Hammerschraube und 14
Bundmutter F2 7-7
