7–4 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Stützen

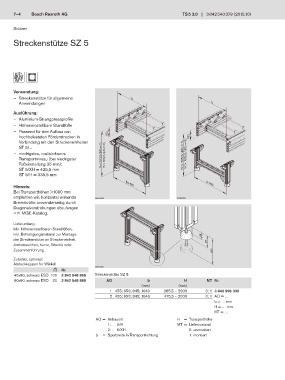

Streckenstütze SZ 5

Verwendung:
— Streckenstütze für allgemeine b
Anwendungen b

Ausführung:
— Aluminium-Strangpressprofile
— Höheneinstellbare Standfüße
— Passend für den Aufbau von
hochbelasteten Förderstrecken in AO
Verbindung mit den Streckeneinheiten
ST 5/...
— niedrigstes, realisierbares H < 515,5 (AO = 1) H > 605,5 (AO = 2) H < 515,5 (AO = 1) H > 605,5 (AO = 2) AO
Transportniveau (bei niedrigster
Fußeinstellung 35 mm):
ST 5/XH = 425,5 mm
ST 5/H = 335,5 mm

Hinweis: b+80 b+80
Bei Transporthöhen >1000 mm
empfehlen wir, horizontal wirkende 00132923 00132896
Bremskräfte anwenderseitig durch
Diagonalverstrebungen abzufangen
F2 MGE-Katalog.

Lieferumfang:
Inkl. höheneinstellbaren Standfüßen,
inkl. Befestigungsmaterial zur Montage 35
der Streckenstütze an Streckeneinheit, 85
Antriebseinheit, Kurve, Weiche oder
Zusammenführung. 160
Zubehör, optional:
Abdeckkappen für Winkel
00132925
Nr.
45x90, schwarz ESD 100 3 842 548 865 Streckenstütze SZ 5
90x90, schwarz ESD 20 3 842 548 869 AO b H MT Nr.
(mm) (mm)
1 455; 650; 845; 1040 385,5 – 2000 0; 1 3 842 996 330
2 455; 650; 845; 1040 475,5 – 2000 0; 1 AO = …
b = … mm
H = … mm
MT = …
AO = Anbauort H = Transporthöhe
1: … 5/H MT = Lieferzustand
2: … 5/XH 0: unmontiert
b = Spurbreite in Transportrichtung 1: montiert
