7–2 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)
Stützen

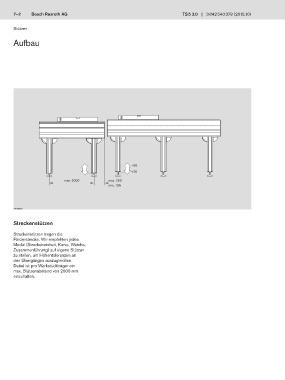

Aufbau
–50
+75
max. 2000 max. 250
min. 135
00132920
Streckenstützen
Streckenstützen tragen die
Förderstrecke. Wir empfehlen jedes
Modul (Streckeneinheit, Kurve, Weiche,
Zusammenführung) auf eigene Stützen
zu stellen, um Höhentoleranzen an
den Übergängen auszugleichen.
Dabei ist pro Werkstückträger ein
max. Stützenabstand von 2000 mm
einzuhalten.
