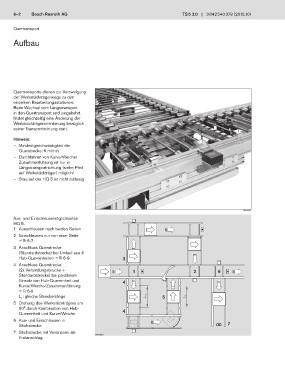

Quertransport

Aufbau

Quertransporte dienen zur Verzweigung
der Werkstückträgerwege zu den
einzelnen Bearbeitungsstationen.
Beim Wechsel vom Längstransport
in den Quertransport und umgekehrt
findet gleichzeitig eine Änderung der
Werkstückträgerorientierung bezüglich
seiner Transportrichtung statt.

Hinweis:
— Mindestgeschwindigkeit der
Querstrecke: 6 m/min
— Durchfahren von Kurve/Weiche/
Zusammenführung ist nur in
Längstransportrichtung (siehe Pfeil
auf Werkstückträger) möglich!
— Stau auf der HQ 5 ist nicht zulässig

00137416
Aus- und Einschleusemöglichkeiten
HQ 5.
1 Ausschleusen nach beiden Seiten
2 Einschleusen nur von einer Seite
F2 6-7
3 Anschluss Querstrecke
(Standardstrecke) bei Umlauf aus 4
Hub-Quereinheiten F2 6-9 3
4 Anschluss Querstrecke
(2x Verbindungsbrücke + 1 2 6
Standardstrecke) bei parallelem
Einsatz von Hub-Quereinheit und 4
Kurve/Weiche/Zusammenführung
F2 6-9
L : gleiche Streckenlänge L 1 5 L 1
1
5 Drehung des Werkstückträgers um
90° durch Kombination von Hub-
Quereinheit und Kurve/Weiche 4
6 Aus- und Einschleusen in
Stichstrecke 7
7 Stichstrecke mit Vereinzeler als
Endanschlag 00134851
