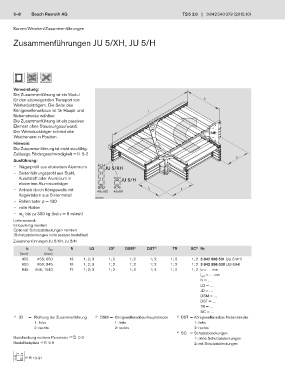

5–8 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Kurven/Weichen/Zusammenführungen

Zusammenführungen JU 5/XH, JU 5/H

Verwendung:
Die Zusammenführung ist ein Modul
für den abzweigenden Transport von b
Werkstückträgern. Die Seite des
Königswellenanbaus ist für Haupt- und l
Nebenstrecke wählbar.
Die Zusammenführung ist ein passives
Element ohne Steuerungsaufwand.
Der Werkstückträger schiebt den
Weichenarm in Position.
Hinweis:
Die Zusammenführung ist nicht staufähig.
Zulässige Fördergeschwindigkeit F2 5-2
l 1
Ausführung:
— Trägerprofil aus eloxiertem Aluminium JU 5/XH
— Seitenführungsprofil aus Stahl,
Kunststoff oder Aluminium in JU 5/H
eloxiertem Aluminiumträger
— Antrieb durch Königswelle mit 45x180 45x90 l 1 l 1
Kegelrädern aus Sintermetall
00132878
— Rollenraster p = 130
— volle Rollen
— m bis zu 300 kg (bei v = 9 m/min)
G
Lieferzustand:
Einbaufertig montiert
Optional: Schutzabdeckungen montiert
(Schutzabdeckungen nicht separat bestellbar)
Zusammenführungen JU 5/XH, JU 5/H
b l WT N LG JD 1) DSM 2) DST 3) TR SC Nr.
4)
(mm) (mm)
455 455; 650 13 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 3 842 998 531 (JU 5/XH)
650 650; 845 15 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 3 842 998 530 (JU 5/H)
845 845; 1040 17 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 b = … mm
l = … mm
WT
N = …
LG = …
JD = …
DSM = …
DST = …
TR = …
SC = …
1) JD = Richtung der Zusammenführung 2) DSM = Königswellenanbau Hauptstrecke 3) DST = Königswellenanbau Nebenstrecke
1: links 1: links 1: links
2: rechts 2: rechts 2: rechts
4) SC = Schutzabdeckungen
Beschreibung weiterer Parameter F2 0-3 1: ohne Schutzabdeckungen
Bestellbeispiele F2 5-9 2: mit Schutzabdeckungen

F2 13-31
