5–6 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Kurven/Weichen/Zusammenführungen

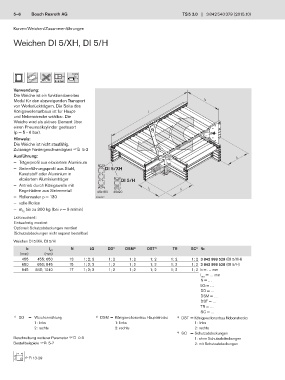

Weichen DI 5/XH, DI 5/H

6 mm
5...6 bar
Verwendung:
Die Weiche ist ein funktionsbereites
Modul für den abzweigenden Transport b
von Werkstückträgern. Die Seite des
Königswellenanbaus ist für Haupt- l
und Nebenstrecke wählbar. Die
Weiche wird als aktives Element über
einen Pneumatikzylinder gesteuert
(p = 5 - 6 bar).
Hinweis:
Die Weiche ist nicht staufähig.
Zulässige Fördergeschwindigkeit F2 5-2
Ausführung: l 1
— Trägerprofil aus eloxiertem Aluminium
— Seitenführungsprofil aus Stahl, DI 5/XH
Kunststoff oder Aluminium in
eloxiertem Aluminiumträger DI 5/H
— Antrieb durch Königswelle mit
Kegelrädern aus Sintermetall 45x180 45x90 l 1 l 1
— Rollenraster p = 130 00132877
— volle Rollen
— m bis zu 300 kg (bei v = 9 m/min)
G
Lieferzustand:
Einbaufertig montiert
Optional: Schutzabdeckungen montiert
(Schutzabdeckungen nicht separat bestellbar)
Weichen DI 5/XH, DI 5/H
b l WT N LG DD 1) DSM 2) DST 3) TR SC Nr.
4)
(mm) (mm)
455 455; 650 13 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 3 842 998 529 (DI 5/XH)
650 650; 845 15 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 3 842 998 528 (DI 5/H)
845 845; 1040 17 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 b = … mm
l = … mm
WT
N = …
LG = …
DD = …
DSM = …
DST = …
TR = …
SC = …
1) DD = Weichenrichtung 2) DSM = Königswellenanbau Hauptstrecke 3) DST = Königswellenanbau Nebenstrecke
1: links 1: links 1: links
2: rechts 2: rechts 2: rechts
4) SC = Schutzabdeckungen
Beschreibung weiterer Parameter F2 0-3 1: ohne Schutzabdeckungen
Bestellbeispiele F2 5-7 2: mit Schutzabdeckungen

F2 13-29
