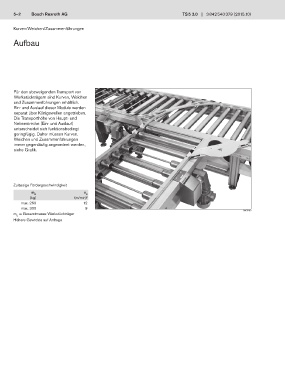

5–2 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Kurven/Weichen/Zusammenführungen

Aufbau

Für den abzweigenden Transport von
Werkstückträgern sind Kurven, Weichen
und Zusammenführungen erhältlich.
Ein- und Auslauf dieser Module werden
separat über Königswellen angetrieben.
Die Transporthöhe von Haupt- und
Nebenstrecke (Ein- und Auslauf)
unterscheidet sich funktionsbedingt
geringfügig. Daher müssen Kurven,
Weichen und Zusammenführungen
immer gegenläufig angeordnet werden,
siehe Grafik.

Zulässige Fördergeschwindigkeit
m G v N
(kg) (m/min) )
max. 260 12
max. 300 9
00137413
m = Gesamtmasse Werkstückträger
G
Höhere Gewichte auf Anfrage
