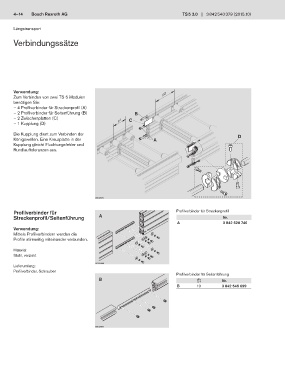

P. 48
4–14 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)
Längstransport
Verbindungssätze
Verwendung: p2
Zum Verbinden von zwei TS 5 Modulen
benötigen Sie:
— 4 Profilverbinder für Streckenprofil (A)
— 2 Profilverbinder für Seitenführung (B) B
— 2 Zwischenplatten (C) p1 C
— 1 Kupplung (D)
Die Kupplung dient zum Verbinden der D
Königswellen. Eine Kreuzplatte in der A
Kupplung gleicht Fluchtungsfehler und
Rundlauftoleranzen aus.
00132879
Profilverbinder für Profilverbinder für Streckenprofil
Streckenprofil/Seitenführung A Nr.
A 3 842 528 746
Verwendung:
Mittels Profilverbindern werden die
Profile stirnseitig miteinander verbunden.
Material:
Stahl, verzinkt
00132909
Lieferumfang:
Profilverbinder, Schrauben
Profilverbinder für Seitenführung
B Nr.
B 10 3 842 545 699
00132957
