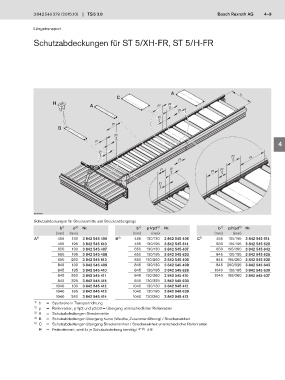

3 842 540379 (2015.10)    TS 5 3.0                                           Bosch Rexroth AG   4–9


               Längstransport

               Schutzabdeckungen für ST 5/XH-FR, ST 5/H-FR












                                                                         A                           b
                                                  C                                                                  1
                       H
                                       A                           p 2  p 3 2
                                                                                                                     2
                                                                           p 3
                                                                   p 2
                                                                   2
                                                p 2
                         B                                                                                           4
                                                 p 2
                                                 2
                                         p 1
                                                                                                                     3  4
                                          p 1
                                           2                                                      p 3
                                                                            p 2                   2      p 3         5

                                                                    p 1  p 2             p 2  p 2
                                                                        2                     2
                                                                                                                     6
                                                                   p 1
                                                                    2
                                                                                                                     7


                                                                                                                     8

               00132930
               Schutzabdeckungen für Streckenmitte und Streckenübergänge                                             9
                          b 1)  p 2)  Nr.                 b 1)  p1/p2 2)  Nr.               b 1)  p2/p3 2)  Nr.
                        (mm)  (mm)                      (mm)    (mm)                       (mm)   (mm)
               A 3)      455   130  3 842 545 406  B 4)  455  130/130  3 842 545 406  C 5)  455  130/195  3 842 545 614  10
                         455   195  3 842 545 610        455  130/195  3 842 545 614       650  130/195  3 842 545 620
                         650   130  3 842 545 407        650  130/130  3 842 545 407       650  195/260  3 842 545 642
                         650   195  3 842 545 408        650  130/195  3 842 545 620       845  130/195  3 842 545 626  11
                         650   260  3 842 545 613        650  130/260  3 842 545 408       845  195/260  3 842 545 630
                         845   130  3 842 545 409        845  130/130  3 842 545 409       845  260/325  3 842 545 643
                         845   195  3 842 545 410        845  130/195  3 842 545 626       1040  130/195  3 842 545 639  12
                         845   260  3 842 545 411        845  130/260  3 842 545 410       1040  195/260  3 842 545 637
                         845   325  3 842 545 415        845  130/325  3 842 545 630
                        1040   130  3 842 545 412       1040  130/130  3 842 545 412                                13
                        1040   195  3 842 545 413       1040  130/195  3 842 545 639
                        1040   260  3 842 545 414       1040  130/260  3 842 545 413
               1)  b  = Spurbreite in Transportrichtung                                                             14
               2)  p  = Rollenraster; p1/p2 und p2/p3 = Übergang unterschiedlicher Rollenraster
               3)  A  = Schutzabdeckungen Streckenmitte
               4)  B  = Schutzabdeckungen Übergang Kurve (Weiche, Zusammenführung) / Streckeneinheit                15
               5)  C  = Schutzabdeckungen Übergang Streckeneinheit / Streckeneinheit unterschiedlicher Rollenraster
                 H   = Federelement, wird 4x je Schutzabdeckung benötigt F2 4-8
