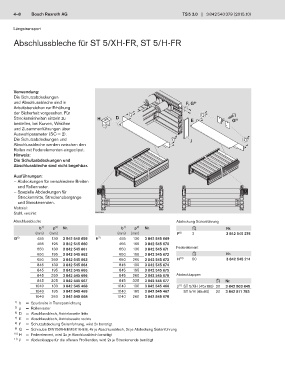

4–8    Bosch Rexroth AG                                               TS 5 3.0  3 842 540 379 (2015.10)


       Längstransport

       Abschlussbleche für ST 5/XH-FR, ST 5/H-FR











       Verwendung:
       Die Schutzabdeckungen
       und Abschlussbleche sind in                                             F, G 9)
       Arbeitsbereichen zur Erhöhung
       der Sicherheit vorgesehen. Für
       Streckeneinheiten einzeln zu       H      D                               E            F   G 9)
       bestellen, bei Kurven, Weichen
       und Zusammenführungen über
       Auswahlparameter (SC = 2).
       Die Schutzabdeckungen und                                                 J
       Abschlussbleche werden zwischen den
       Rollen mit Federelementen eingeclipst.
       Hinweis:
       Die Schutzabdeckungen und
       Abschlussbleche sind nicht begehbar.

       Ausführungen:
       — Abdeckungen für verschiedene Breiten
        und Rollenraster.
       — Spezielle Abdeckungen für
        Streckenmitte, Streckenübergänge
        und Streckenenden.
       Material:
       Stahl, verzinkt                   00132904
       Abschlussbleche                                                     Abdeckung Seitenführung
                 b 1)  p 2)  Nr.                    b 1)  p 2)  Nr.                             Nr.
                (mm)  (mm)                        (mm)  (mm)               F 8)  2              3 842 545 276
       D 6)      455   130  3 842 545 659  E 7)    455   130  3 842 545 669
                 455   195  3 842 545 660          455   195  3 842 545 670
                 650   130  3 842 545 661          650   130  3 842 545 671  Federelement
                 650   195  3 842 545 662          650   195  3 842 545 672                     Nr.
                 650  260  3 842 545 663           650  260   3 842 545 673  H 10)  50          3 842 545 214
                 845   130  3 842 545 664          845   130  3 842 545 674
                 845   195  3 842 545 665          845   195  3 842 545 675
                 845  260  3 842 545 666           845  260   3 842 545 676  Abdeckkappen
                 845  325  3 842 545 667           845  325   3 842 545 677                    Nr.
                1040   130  3 842 545 468         1040   130  3 842 545 466  J 11)  ST 5/XH (45x180) 20  3 842 503 845
                1040   195  3 842 545 469         1040   195  3 842 545 467   ST 5/H (45x90)  20  3 842 511 783
                1040  260  3 842 545 668          1040  260   3 842 545 678
        1)  b  = Spurbreite in Transportrichtung
        2)  p  = Rollenraster
        6)  D  = Abschlussblech, Antriebsseite links
        7)  E  = Abschlussblech, Antriebsseite rechts
        8)  F  = Schutzabdeckung Seitenführung, wird 2x benötigt
        9)  G  = Schraube DIN7500-EEM5X16-8.8, 4x je Abschlussblech, 2x je Abdeckung Seitenführung
       10)  H  = Federelement, wird 2x je Abschlussblech benötigt
       11)  J  = Abdeckkappe für die offenen Profilenden, wird 2x je Streckenende benötigt
