3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 4–5

Längstransport

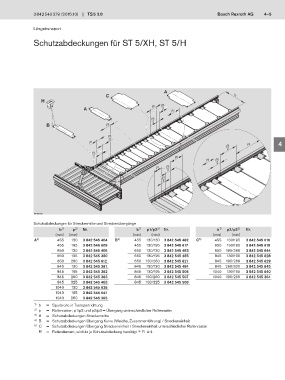

Schutzabdeckungen für ST 5/XH, ST 5/H

A
C b 1
H
A p 2 p 3 2 p 3 2
p 2
B p 2 2
4
p 2
2
p 1 3 4
p 3 p 3
2
p 1
2 p 2
p 2 p 2 5
2
p 1 p 2
2
p 1 6
2
7

8

00132929
Schutzabdeckungen für Streckenmitte und Streckenübergänge 9
b 1) p 2) Nr. b 1) p1/p2 2) Nr. b 1) p2/p3 2) Nr.
(mm) (mm) (mm) (mm) (mm) (mm)
A 3) 455 130 3 842 545 404 B 4) 455 130/130 3 842 545 482 C 5) 455 130/195 3 842 545 616 10
455 195 3 842 545 609 455 130/195 3 842 545 617 650 130/195 3 842 545 619
650 130 3 842 545 405 650 130/130 3 842 545 483 650 195/260 3 842 545 644
650 195 3 842 545 360 650 130/195 3 842 545 485 845 130/195 3 842 545 628 11
650 260 3 842 545 612 650 130/260 3 842 545 621 845 195/260 3 842 545 629
845 130 3 842 545 361 845 130/130 3 842 545 484 845 260/325 3 842 545 645
845 195 3 842 545 362 845 130/195 3 842 545 506 1040 130/195 3 842 545 640 12
845 260 3 842 545 363 845 130/260 3 842 545 507 1040 195/260 3 842 545 364
845 325 3 842 545 403 845 130/325 3 842 545 508
1040 130 3 842 545 638 13
1040 195 3 842 545 641
1040 260 3 842 545 365
1) b = Spurbreite in Transportrichtung 14
2) p = Rollenraster; p1/p2 und p2/p3 = Übergang unterschiedlicher Rollenraster
3) A = Schutzabdeckungen Streckenmitte
4) B = Schutzabdeckungen Übergang Kurve (Weiche, Zusammenführung) / Streckeneinheit 15
5) C = Schutzabdeckungen Übergang Streckeneinheit / Streckeneinheit unterschiedlicher Rollenraster
H = Federelement, wird 4x je Schutzabdeckung benötigt F2 4-4 16
