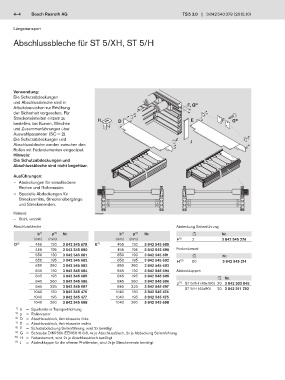

4–4 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Längstransport

Abschlussbleche für ST 5/XH, ST 5/H

Verwendung:
Die Schutzabdeckungen
und Abschlussbleche sind in 9)
Arbeitsbereichen zur Erhöhung F, G
der Sicherheit vorgesehen. Für
Streckeneinheiten einzeln zu H E F G 9)
bestellen, bei Kurven, Weichen D
und Zusammenführungen über
Auswahlparameter (SC = 2).
Die Schutzabdeckungen und J
Abschlussbleche werden zwischen den
Rollen mit Federelementen eingeclipst.
Hinweis:
Die Schutzabdeckungen und
Abschlussbleche sind nicht begehbar.

Ausführungen:
— Abdeckungen für verschiedene
Breiten und Rollenraster.
— Spezielle Abdeckungen für
Streckenmitte, Streckenübergänge
und Streckenenden.
Material: 00132875
— Stahl, verzinkt
Abschlussbleche Abdeckung Seitenführung
b 1) p 2) Nr. b 1) p 2) Nr. Nr.
(mm) (mm) (mm) (mm) F 8) 2 3 842 545 276
D 6) 455 130 3 842 545 679 E 7) 455 130 3 842 545 689
455 195 3 842 545 680 455 195 3 842 545 690 Federelement
650 130 3 842 545 681 650 130 3 842 545 691 Nr.
650 195 3 842 545 682 650 195 3 842 545 692 H 10) 50 3 842 545 214
650 260 3 842 545 683 650 260 3 842 545 693
845 130 3 842 545 684 845 130 3 842 545 694 Abdeckkappen
845 195 3 842 545 685 845 195 3 842 545 695 Nr.
845 260 3 842 545 686 845 260 3 842 545 696 J 11) ST 5/XH (45x180) 20 3 842 503 845
845 325 3 842 545 687 845 325 3 842 545 697 ST 5/H (45x90) 20 3 842 511 783
1040 130 3 842 545 476 1040 130 3 842 545 474
1040 195 3 842 545 477 1040 195 3 842 545 475
1040 260 3 842 545 688 1040 260 3 842 545 698
1) b = Spurbreite in Transportrichtung
2) p = Rollenraster
6) D = Abschlussblech, Antriebsseite links
7) E = Abschlussblech, Antriebsseite rechts
8) F = Schutzabdeckung Seitenführung, wird 2x benötigt
9) G = Schraube DIN7500-EEM5X16-8.8, 4x je Abschlussblech, 2x je Abdeckung Seitenführung
10) H = Federelement, wird 2x je Abschlussblech benötigt
11) J = Abdeckkappe für die offenen Profilenden, wird 2x je Streckenende benötigt
