Page 46 - TS5_3.0

4–12 Bosch Rexroth AG TS 5 3.0 3 842 540 379 (2015.10)

Längstransport

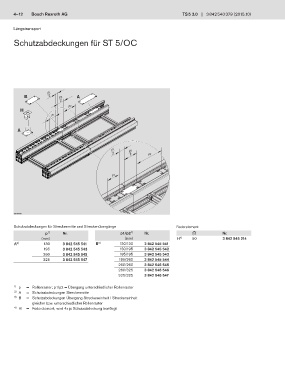

Schutzabdeckungen für ST 5/OC

p 1
B 2 p 2 A
2
p 2
H
p 1

A

p 1 p 2
2 2 p 2

p 1

00137481
Schutzabdeckungen für Streckenmitte und Streckenübergänge Federelement
p 1) Nr. p1/p2 1) Nr. Nr.
(mm) (mm) H 4) 50 3 842 545 214
A 2) 130 3 842 545 541 B 3) 130/130 3 842 545 541
195 3 842 545 543 130/195 3 842 545 542
260 3 842 545 545 195/195 3 842 545 543
325 3 842 545 547 195/260 3 842 545 544
260/260 3 842 545 545
260/325 3 842 545 546
325/325 3 842 545 547

1) p = Rollenraster; p1/p2 = Übergang unterschiedlicher Rollenraster
2) A = Schutzabdeckungen Streckenmitte
3) B = Schutzabdeckungen Übergang Streckeneinheit / Streckeneinheit
gleicher bzw. unterschiedlicher Rollenraster
4) H = Federelement, wird 4x je Schutzabdeckung benötigt
