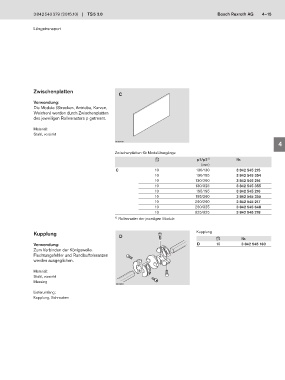

3 842 540379 (2015.10) TS 5 3.0 Bosch Rexroth AG 4–15
Längstransport
Zwischenplatten
C 1
Verwendung:
Die Module (Strecken, Antriebe, Kurven,
Weichen) werden durch Zwischenplatten 2
des jeweiligen Rollenrasters p getrennt.
Material: 4
Stahl, verzinkt
3 4
00132910
Zwischenplatten für Modulübergänge
p1/p2 1) Nr. 5
(mm)
C 10 130/130 3 842 545 215
10 130/195 3 842 545 354 6
10 130/260 3 842 545 216
10 130/325 3 842 545 355
10 195/195 3 842 545 216 7
10 195/260 3 842 545 355
10 260/260 3 842 545 217
10 260/325 3 842 545 648 8
10 325/325 3 842 545 218
1) Rollenraster der jeweiligen Module
9
Kupplung Kupplung
D Nr. 10
Verwendung: D 10 3 842 545 160
Zum Verbinden der Königswelle.
Fluchtungsfehler und Rundlauftoleranzen 11
werden ausgeglichen.
Material: 12
Stahl, verzinkt
Messing
13
00132911
Lieferumfang:
Kupplung, Schrauben
